樓宇自控系統的線路布線一般采用星形拓?fù)浣Y(jié)構，由工作區子系統、水平布線子系統、垂直子系統、管理間子系統、設備間子系統組成。管理間采用標準機柜布線，垂直數據部分采用6芯多模光纖，語音部分采用大對數電纜，水平布線采用六類8芯非屏蔽雙絞線，網絡信息點的終端接入速率不低于100Mb/s。線路敷設沿地面設置的電纜溝，每8個位置區域設置1個樓控系統分線箱?？紤]到一些位置區域有可能有光纖接入的需要，在每層各弱電間預留相關的光纖路由。在一些臨時性事件的舉辦場所，在附近墻面或敷線電纜溝內預留了六類8芯非屏蔽雙絞線或光纖的接入條件。對于無線網絡的布線，在各弱電小間內設置專用POE網絡交換機，末端無線訪問節點多采用直接放裝式設置。

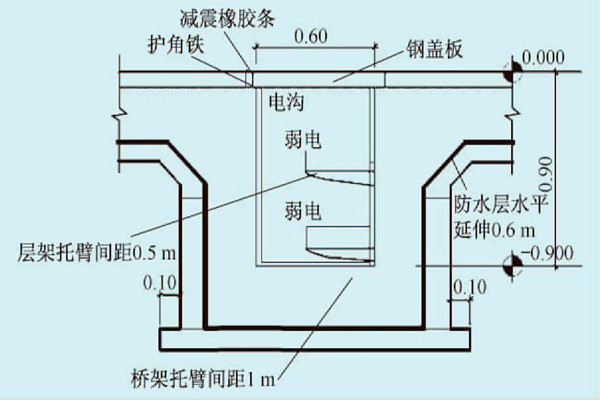

一些展廳層高較高，柱網跨距大，一般樓宇自控系統的橋架敷設不適用于會展建筑，大多采用電纜溝的走線方式(與強電合用電纜溝)。樓宇自控系統電纜溝示意圖如圖所示。
